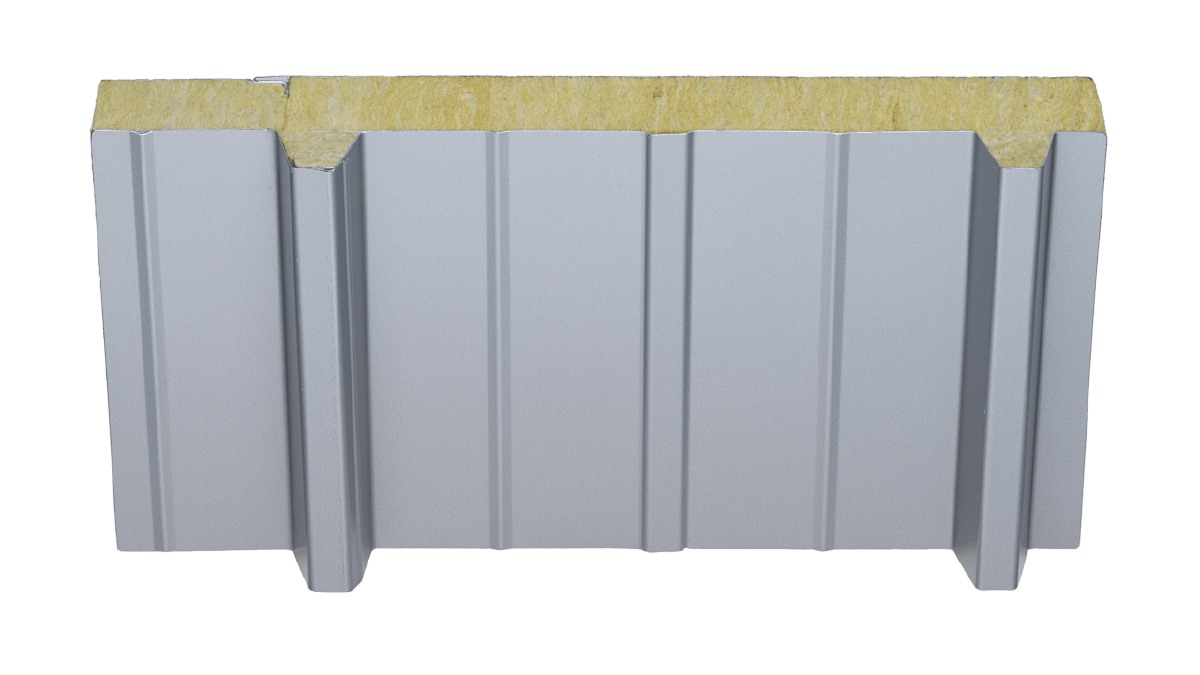

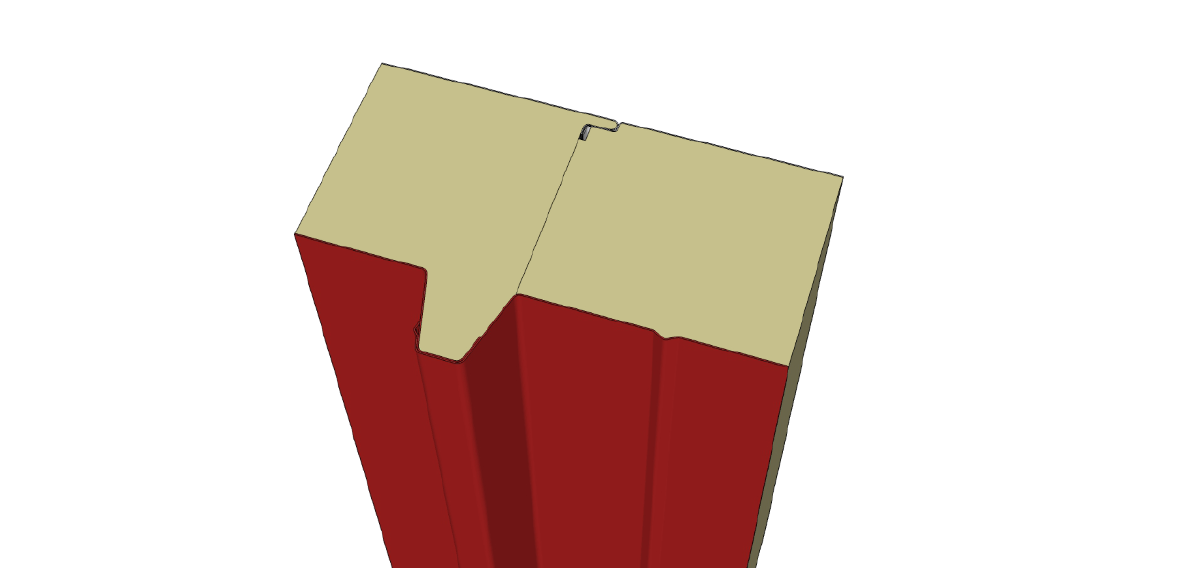

HIPERTEC DACH SOUND

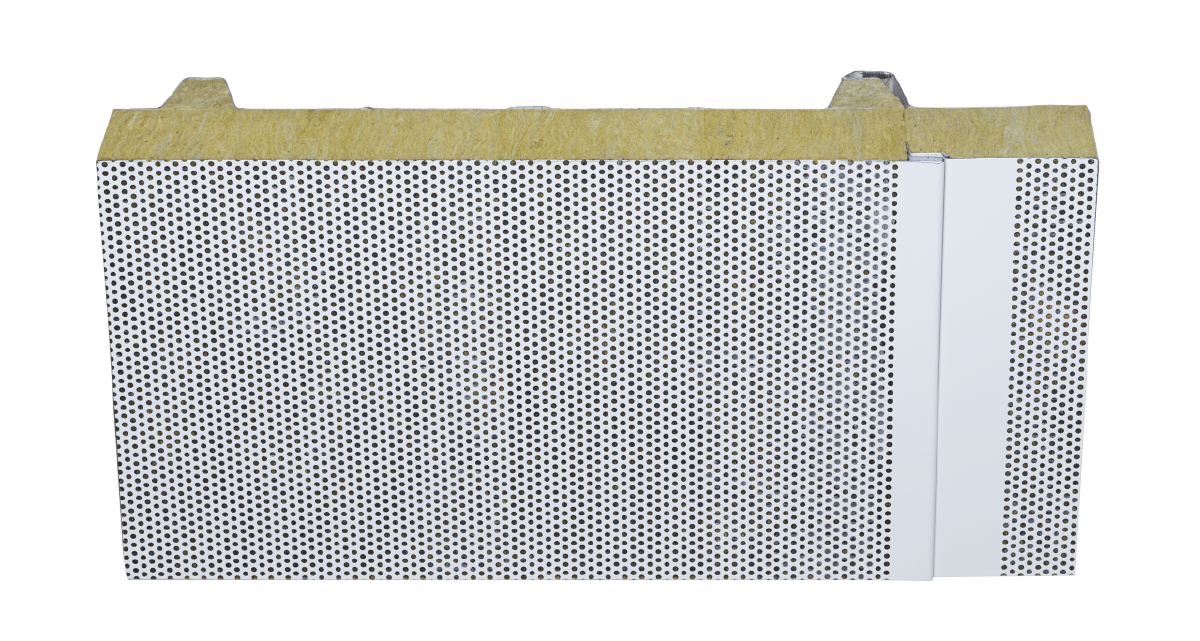

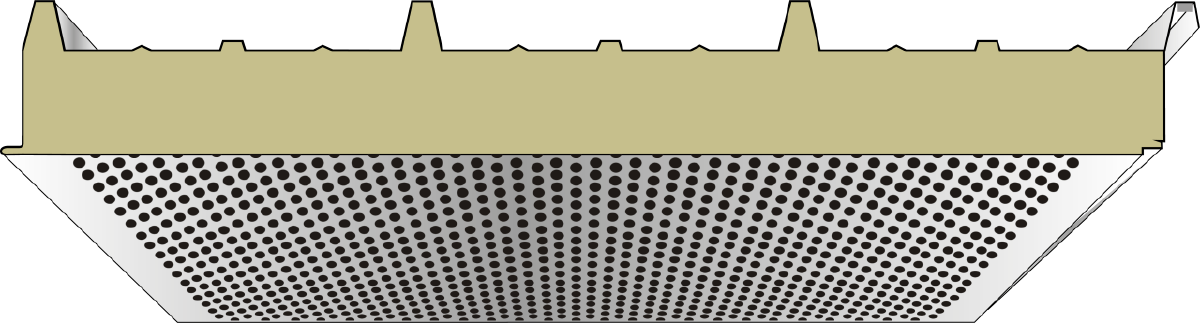

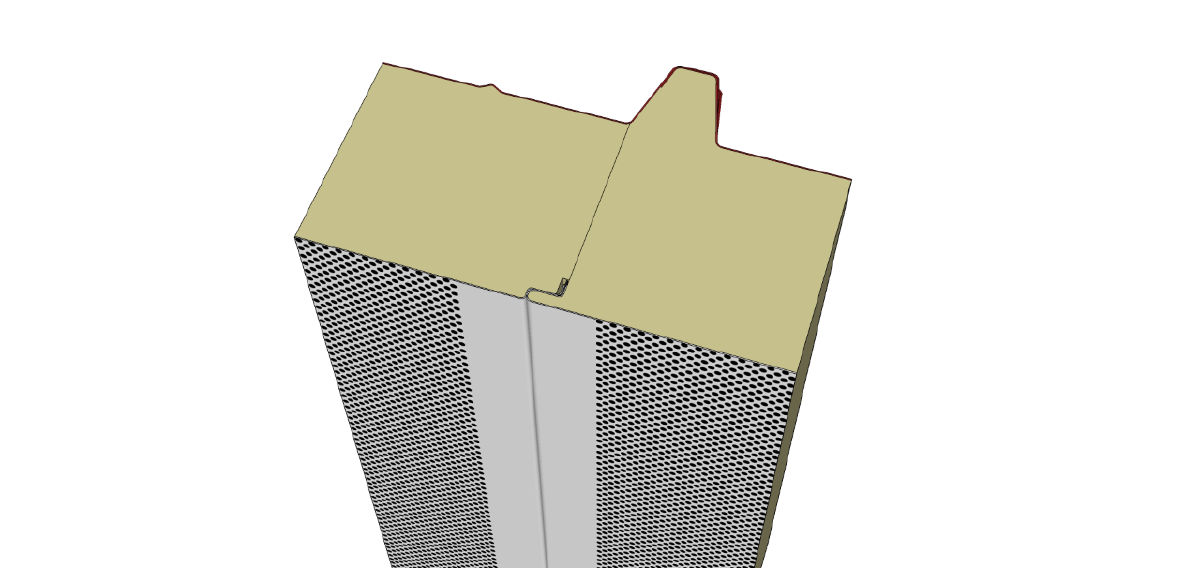

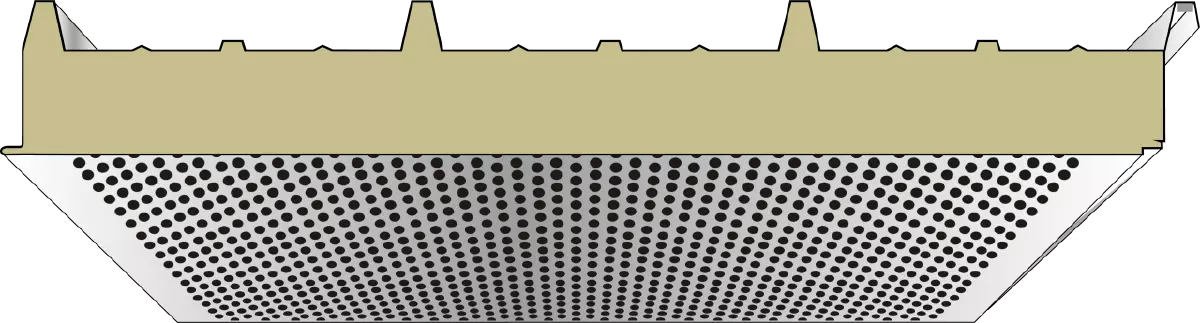

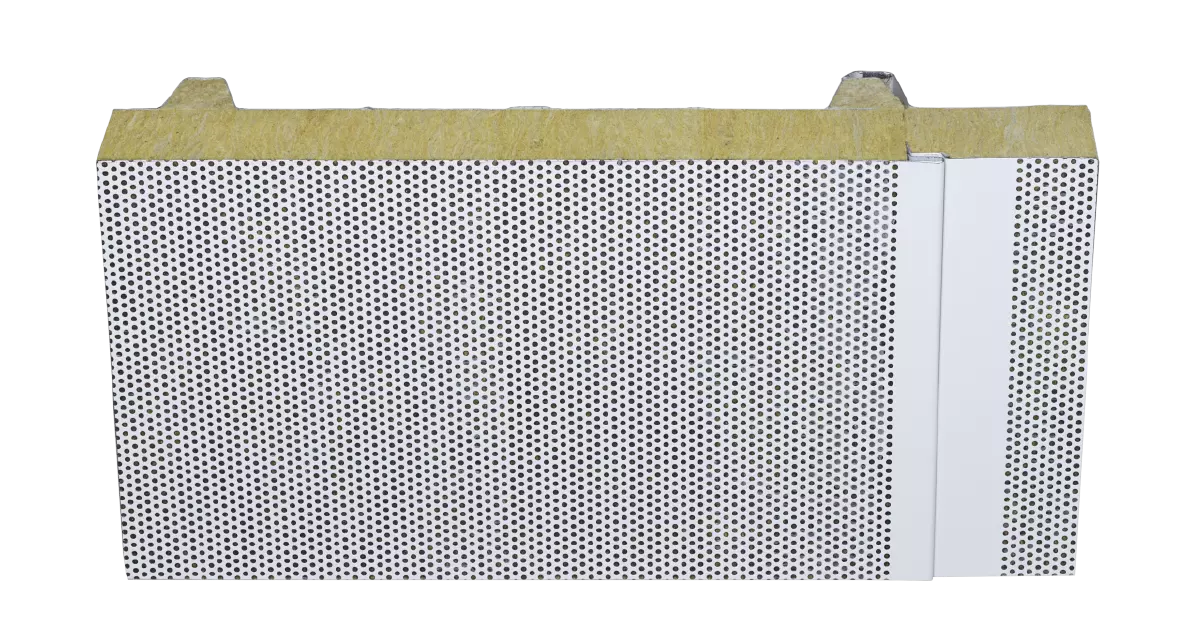

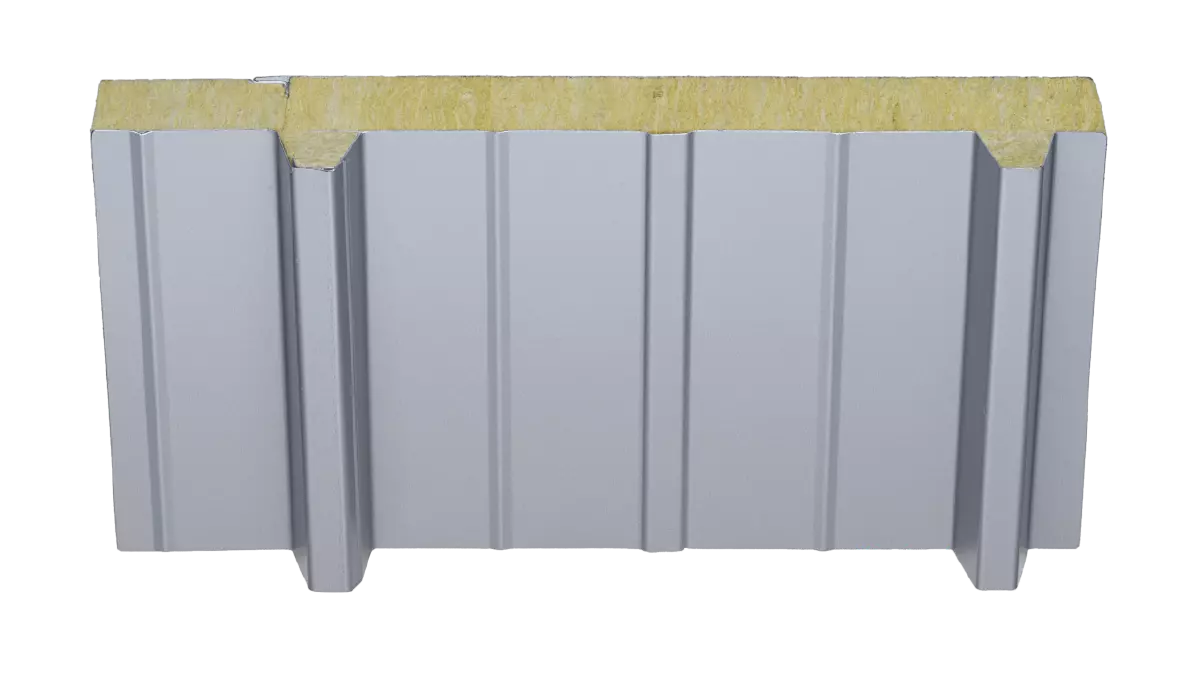

Das Schallschutzelement mit schallabsorbierender gelochter Innenschale eignet sich vorwiegend für den Einsatz in Innenräumen. In dem von Metecno patentierten System ist zwischen der Innenschale und dem Dämmkern aus Mineralwolle ein spezielles Vlies als Rieselschutz eingelegt. Die Ausbildung der Innenschale trägt erheblich zur Verbesserung der Raumakustik bei. Außerdem werden
durch die hohe Dichte des Dämmkerns gute Schalldämmwerte erreicht. Nach Rücksprache mit uns und nach Überprüfung der statischen Möglichkeiten kann das Schallschutzelement auch zur Dacheindeckung unbeheizter Gebäude eingesetzt werden. Jedoch ist hierfür eine Zustimmung im Einzelfall erforderlich. Von einem Einsatz in Feuchträumen und beheizten Gebäuden müssen wir aufgrund der dampfdiffusionsoffenen Innenschale abraten. Die beidseitig aufgebrachte Schutzfolie vermeidet Verschmutzungen und Beschädigungen während Transport, Lagerung und Montage.
| Element- bezeichnung | Element- dicke | Außen- deck- schale | Innen- deck- schale | Gewicht | Wärme- durchlass- widerstand | Wärmedurchgangs- koeffizient (Ψ - Fugenfaktor) | |
|---|---|---|---|---|---|---|---|
| s | tN | tN | kg / m² | R | U ohne Ψ | U mit Ψ | |
| mm | mm | mm | kg / m² | m² K / W | W / m² K | W / m² K | |
| HIPERTEC DACH SOUND | 60/98 | 0,60 | 0,60 | 16,4 | 1,34 | 0,705 | 0,707 |
| 80/118 | 0,60 | 0,60 | 18,6 | 1,79 | 0,534 | 0,535 | |
| 100/138 | 0,60 | 0,60 | 20,8 | 2,25 | 0,429 | 0,430 | |
| 120/158 | 0,60 | 0,60 | 23,0 | 2,70 | 0,359 | 0,360 | |
| 150/188 | 0,60 | 0,60 | 25,2 | 3,39 | 0,289 | 0,289 | |
| 200/238 | 0,60 | 0,60 | 27,4 | 4,52 | 0,217 | 0,218 | |
Wärmeleitfähigkeit
λ = 0,044 W/m.K nach DIN 4108 bzw. DIN EN 13165
Die Dämmwerte werden regelmäßig fremdüberwacht und dürfen somit direkt ohne Abminderung angewendet werden.

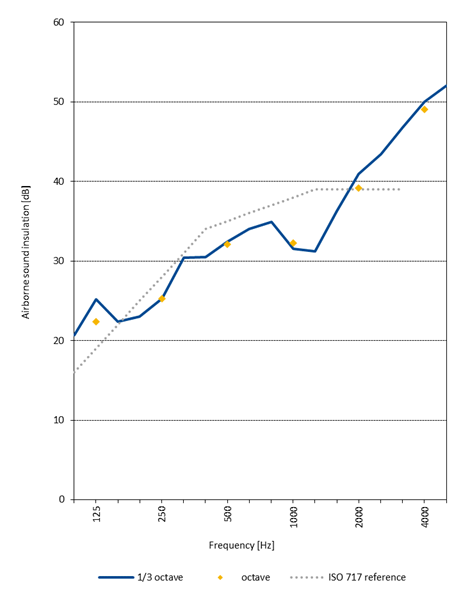

Luftschalldämmung
Rw ≥ 33 dB
| Freq. [Hz] | R [dB] ? oct. | R [dB] oct. |
| 125 | 20,7 25,2 22,4 | 22,4 |
| 250 | 23,0 25,3 30,4 | 25,3 |
| 500 | 30,5 32,4 34,0 | 32,1 |
| 1000 | 34,9 31,5 31,2 | 32,2 |
| 2000 | 36,3 40,9 43,4 | 39,2 |
| 4000 | 46,8 50,2 53,6 | 49,4 |

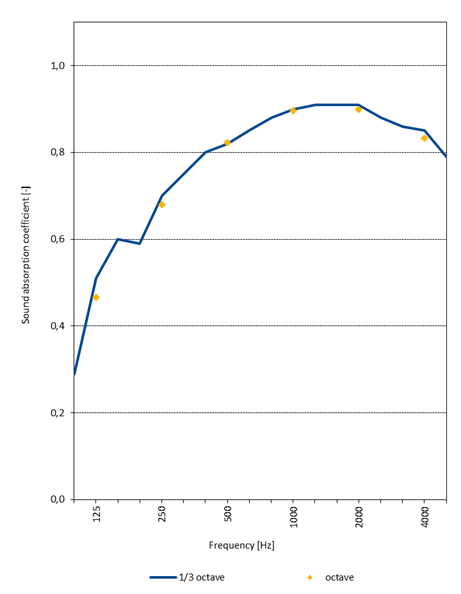

Schallabsorption
| Freq. [Hz] | α ? oct. | α oct. |
| 125 | 0,29 0,51 0,60 | 0,47 |
| 250 | 0,59 0,70 0,75 | 0,68 |
| 500 | 0,80 0,82 0,85 | 0,82 |
| 1000 | 0,88 0,90 0,91 | 0,90 |
| 2000 | 0,91 0,91 0,88 | 0,90 |
| 4000 | 0,86 0,85 0,79 | 0,83 |
Korrosionsschutz
- Standardausführung mit Außendeckschale: 25 μm Polyester
- Außenschale: Klasse RC3 (geprüft nach DIN EN 10169)
Außenschale: Korrosivitätskategorie C3 entspricht einer mittleren Schutzdauer für Stadt- und Industrieatmosphären mit mäßiger Belastung durch Schwefeldioxid.
(Umgebungsbedingungen und Korrosivitätskategorien nach DIN EN ISO 12944-2)
Standardlängen
> 2,00 m bis 25,00 m, größere Längen auf Anfrage

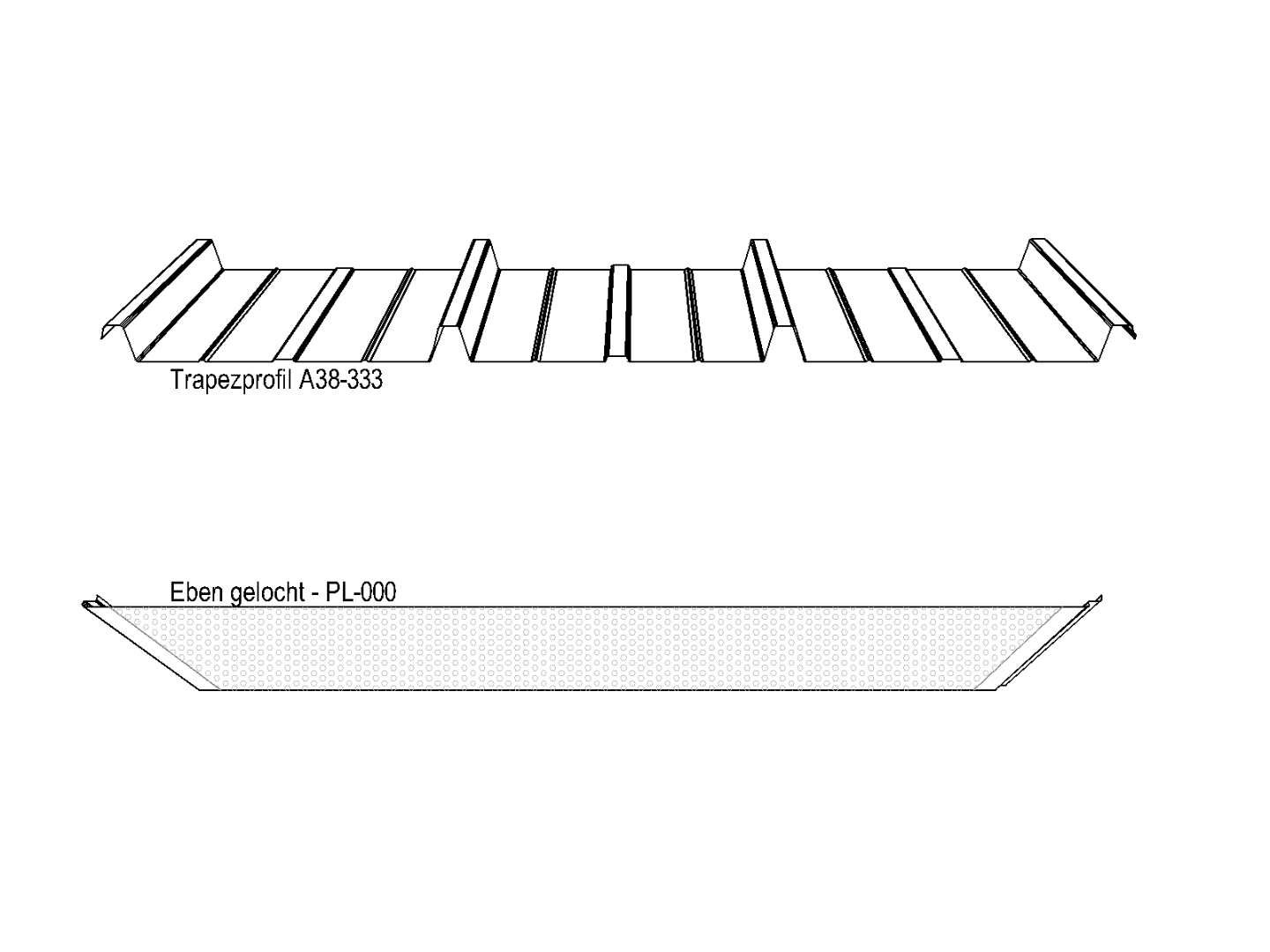

Profilierungsvarianten
Außenschale/Innenschale

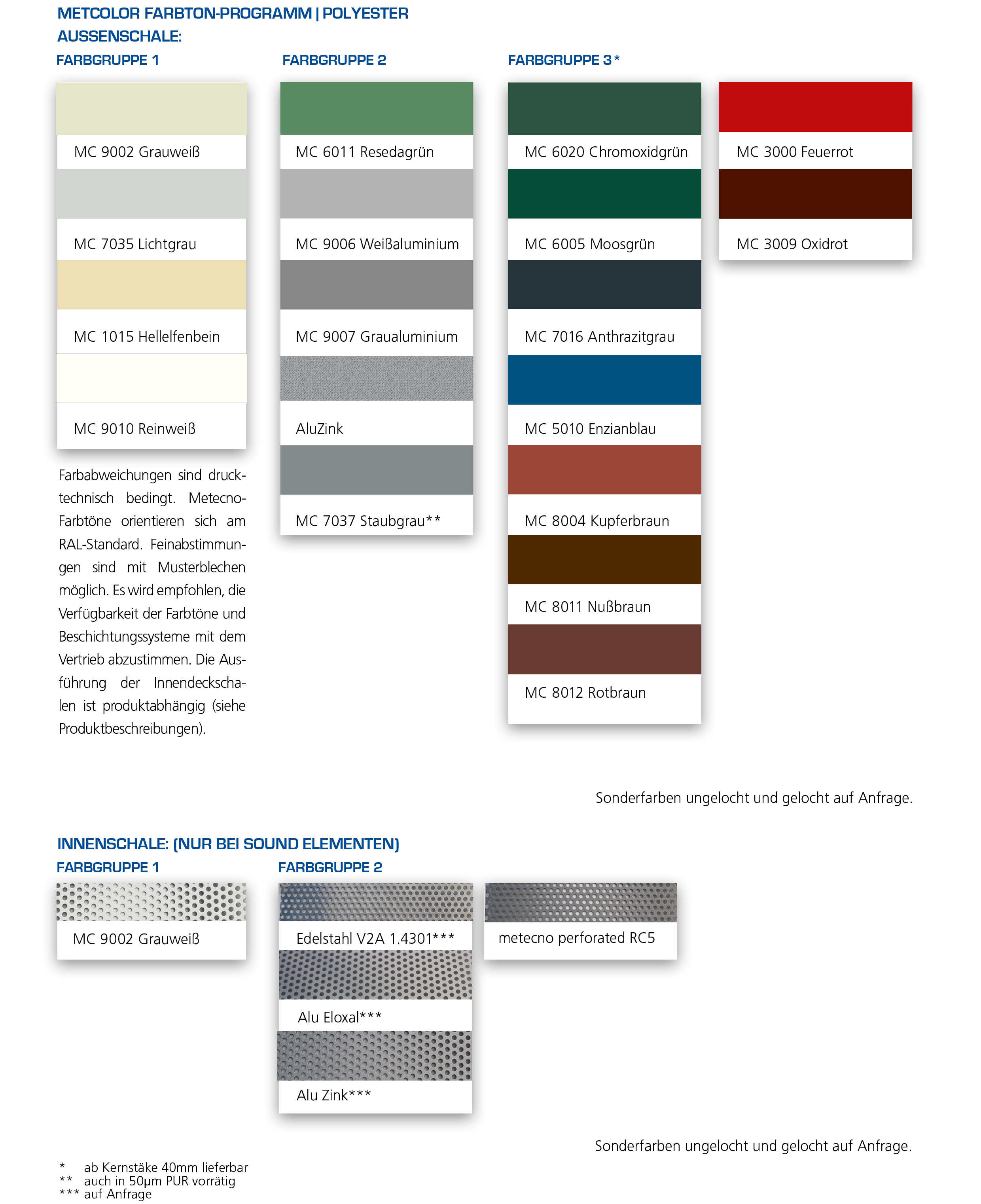

Metecno Standardbeschichtungsprogramm
Standardbeschichtung für den Außenbereich
25 μm Polyester
Korrosionsbeständigkeit RC3 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV2 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Die bewährte Polyesterbeschichtung ist ein modernes und wirtschaftliches Beschichtungssystem. Eine Vielzahl von Lösungen lassen sich mit Polyesterlacken aufgrund der
guten Anpassungsfähigkeit in Bezug auf die Farbgebung verwirklichen. Das System hat eine gute Korrosions- und Witterungsbeständigkeit bei normaler Beanspruchung für
die industrielle Nutzung in den Regionen Mitteleuropas und ist somit das meist eingesetzte Beschichtungssystem.
Standardbeschichtung für den Innenbereich
15 μm DU-Polyester
Temperaturbelastung -20° bis 80°C
Die Polyester-Dünnbeschichtung (Standardfarbton ähnlich MC 9002) ist für den üblichen Industriebau im Inneneinsatz für Räume mit normalem Raumklima und normaler
Luftfeuchtigkeit geeignet . Aufgrund der Schichtdicke kann ein gleichmäßiger Farbton nicht gewährleistet werden.
25 μm oder 35 μm PVDF (Polyvinylidenfluorid) - auf Anfrage
Korrosionsbeständigkeit RC3 (25μm) bzw. RC4 (35μm) nach
DIN EN 10169:2010-2 UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 110°C
Diese Beschichtung hat optimale Eigenschaften hinsichtlich der UV- und Witterungsbeständigkeit sowie der Umformbarkeit. Sie ist besonders geeignet für hohe
Anforderungen an die Farbgebung und hat sich außerdem in Gebieten mit schwierigen klimatischen Bedingungen (z. B. Meeresnähe 5-15 km) bestens bewährt.
Unsere Empfehlung für den Außenbereich (Innenbereich)
50 μm PUR-PA (Polyamid modifiziertes Polyurethan) - auf Anfrage
Korrosionsbeständigkeit RC5 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Durch die Polyamidanteile erhält das System eine hohe Oberflächenhärte. Die Beschichtung mit optisch gekörnter Struktur ist dadurch besonders widerstandsfähig
Materialien
Standardausführung
- Verzinkter Stahl, Güte S320 GD + Z275
Optional
- Verzinkter Stahl, Güte S350 GD + Z275
- Al Zn 180
- Edelstahl VA 1.4301 (Innenschale)
Dicke der Deckschalen
Außendeckschale 0,60 mm (optional: 0,50 mm / 0,75 mm)
Innendeckschale 0,60 mm
Da das Produkt eine gelochte Innenschale besitzt, unterliegt es nicht mehr dem Geltungsbereich der europäischen harmonisierten Norm für Sandwichelemente (siehe DIN EN 14509:2013; Punkt 1. Anwendungsbereich). Somit wird dieses Paneel in Deutschland zum ungeregelten Baustoff und hat keine Leistungserklärung (entsprechend der geltenden EU Bauproduktenverordnung), keine CE-Kennzeichnung und keine bauaufsichtliche Zulassung. Für den Einsatz als Dacheindeckung ist eine Zustimmung im Einzelfall der Obersten Baubehörde des entsprechenden Bundeslandes erforderlich.
Die Außendeckschalen sind mit einer abziehbaren Schutzfolie versehen, Elementpakete gegen Verschmutzung mit Folie umreift. Optional sind auf Anfrage auch Paketgewichte mit max. 2,5t oder 1,5t lieferbar.
Containerverladung
Auf Anfrage bieten wir auch für Seefracht die Verpackung der Paneele in 20 Fuß (6,096 m) oder auch 40 Fuß (12,192 m) Containern, mit Entladesystem für das leichte Entladen der Pakete am Bestimmungsort.
Anzahl Elemente pro Paket (A-seitige Verpackung)
Kerndicke Anzahl *
50 12
60 11
80 9
100 8
120 7
150 5
200 4
*) Regelanzahl für Standard Paketgewicht 3,5t
Packart
A-seitig
- G4 *
- HIPERTEC Dach *
*Manuelle Nacharbeit zur Abdichtung der Innenschale erforderlich
