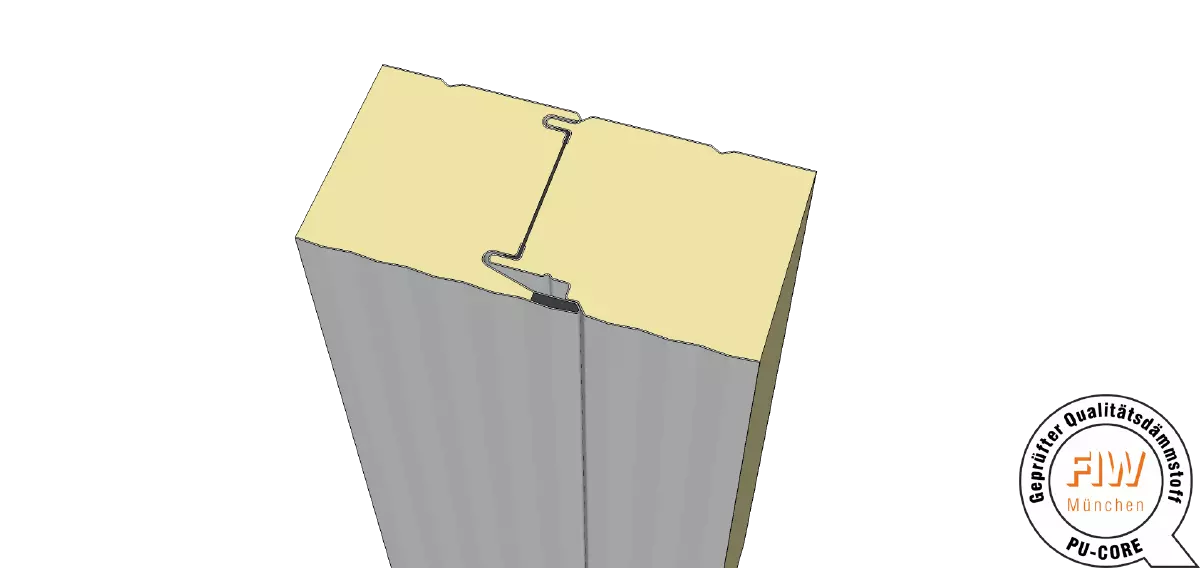

SUPERWALL ML

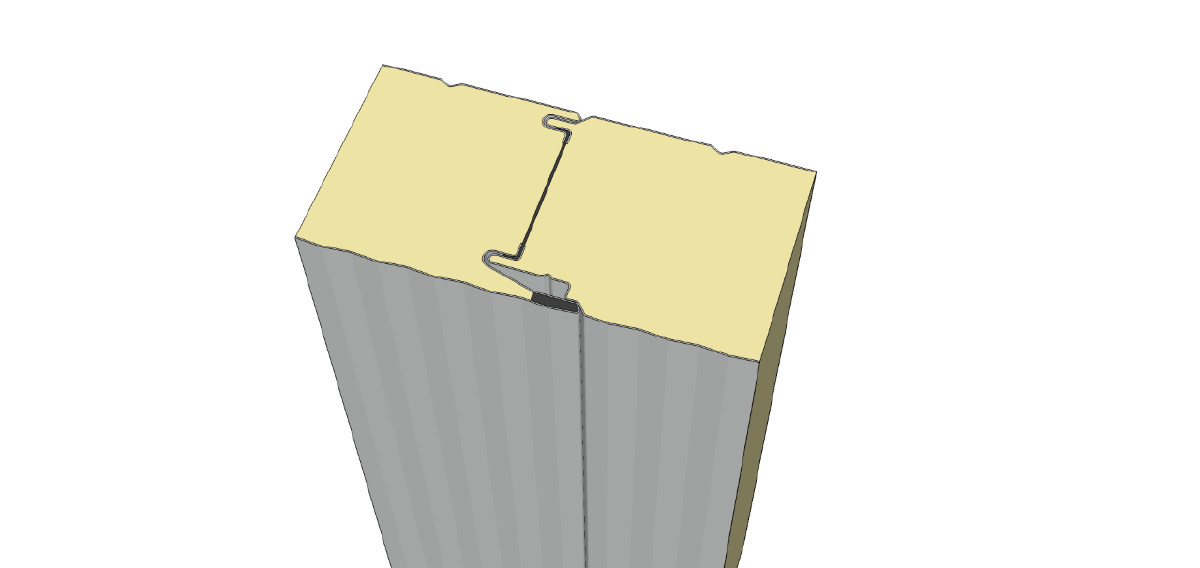

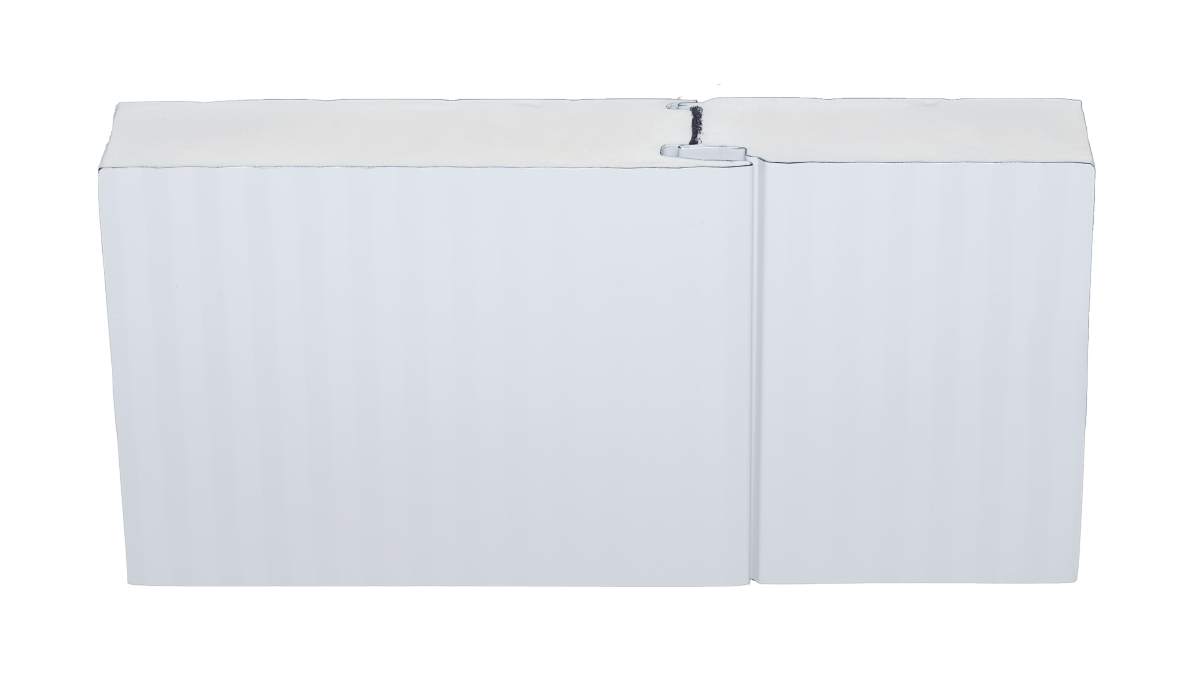

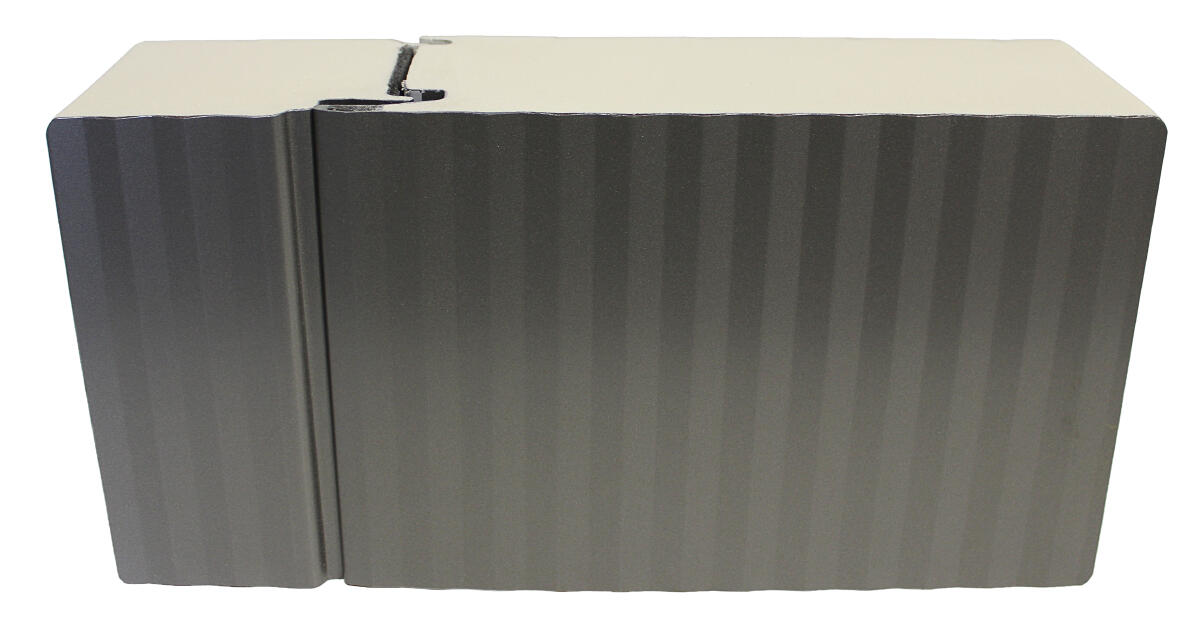

Das Sandwichelement mit mikroprofilierter Außendeckschale und einer Fugengeometrie für verdeckte Befestigung ist besonders für qualitativ hochwertige Fassaden mit anspruchsvoller Architektur geeignet. Die hochdämmende Eigenschaft des FCKW- und HFCKW- freien Polyurethan-Dämmkerns erfüllt bei weitem die heutigen Anforderungen an den Wärme- und Feuchteschutz. Aufgrund des schubfesten Verbundes der Deckschalen mit dem druckfesten Dämmkern können große Stützweiten bei einer vertikalen wie auch horizontalen Montage realisiert werden. Für Gebäude mit hohen Windsogkräften wird eine horizontale Einfeldkonstruktion empfohlen, um zusätzlich erforderliche sichtbare Schrauben durch ein vertikales Lisenenprofil abdecken zu können. Ein im Längsstoß angeschäumtes, unverrutschbares Dichtband schließt die Fuge schlagregen- und winddicht ab. Die organische Kunststoffbeschichtung der metallischen Deckschalen garantiert einen hohen Schutz gegen Witterungseinflüsse. Hierfür stehen unterschiedliche Beschichtungssysteme zur Verfügung. Eine werkseitig aufgebrachte Schutzfolie vermeidet Verschmutzungen und Beschädigungen während Transport, Lagerung und Montage. Große Lieferlängen werden durch den kontinuierlichen Herstellungsprozess ermöglicht. Für zusätzliche Informationen steht Ihnen ein technisches Handbuch zur Verfügung.
weiterlesen >>| Element- bezeichnung | Element- dicke | Außen- deck- schale | Innen- deck- schale | Gewicht | Wärme- durchlass- widerstand | Wärmedurchgangs- koeffizient (Ψ - Fugenfaktor) | |
|---|---|---|---|---|---|---|---|
| s | tN | tN | kg / m² | R | U ohne Ψ | U mit Ψ | |
| mm | mm | mm | kg / m² | m² K / W | W / m² K | W / m² K | |
| SUPERWALL ML | 60 | 0,60 | 0,45 | 11,8 | 2,46 | 0,400 | 0,442 |
| 80 | 0,60 | 0,45 | 12,6 | 3,29 | 0,300 | 0,317 | |
| 100 | 0,60 | 0,45 | 13,4 | 4,12 | 0,240 | 0,250 | |
| 120 | 0,60 | 0,45 | 14,2 | 4,96 | 0,200 | 0,207 | |
| 150 | 0,60 | 0,45 | 15,4 | 6,20 | 0,160 | 0,164 | |
| *ohne Bauartengenehmigung | 160* | 0,60 | 0,45 | 15,8 | 6,63 | 0,147 | 0,150 |
Brandverhalten
Baustoffklasse B-s2,d0, schwerentflammbar nach DIN EN 13501-1
Wärmeleitfähigkeit
λ = 0,024 W/m.K nach DIN 4108 bzw. DIN EN 13165
Die Dämmwerte werden regelmäßig fremdüberwacht und dürfen direkt ohne Abminderung angewendet werden.
Luftschalldämmung
Rw ≥ 25 dB
Korrosionsschutz
- Standardausführung mit Außendeckschale 25 μm Polyester und Innendeckschale: ≈15 μm Dünnbeschichtung (DU)
- Außenschale: Klasse RC3; Innenschale: Klasse RC2 (geprüft nach DIN EN 10169)
Außenschale: Korrosivitätskategorie C3 entspricht einer mittleren Schutzdauer für Stadt- und Industrieatmosphären mit mäßiger Belastung durch Schwefeldioxid.
Innenschale: Korrosivitätskategorie C2 für trockene Innenräume und Gebäude, bei denen gelegentlich geringe Mengen an Kondensat auftreten können. Für höhere industrielle Ansprüche, Gebäude in Meeresnähe, landwirtschaftliche Gebäude mit hoher Ammoniakbelastung sowie für Feuchträume stehen weitere Lacksysteme zur Verfügung.
(Umgebungsbedingungen und Korrosivitätskategorien nach DIN EN ISO 12944-2)
Standardlängen
> 2,00 m bis 25,00 m, größere Längen auf Anfrage
Luftdurchlässigkeit bei Superwall ML 100mm
V´-Wert = 0,006 m³/m*h auf Grundlage DIN EN 12114 und DIN 4108-2.
(V´Wert ist identisch mit dem ehemaligen a bzw. q-Wert)
Der Testreport kann bei Bedarf zur Verfügung gestellt werden.

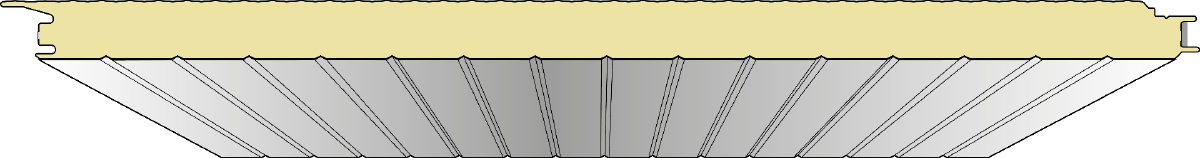

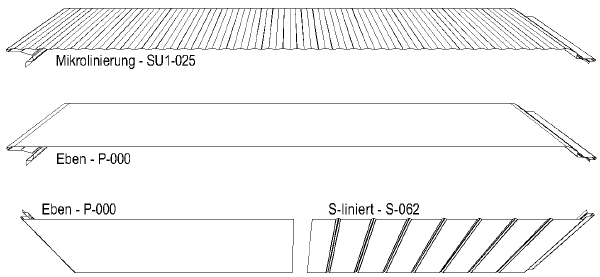

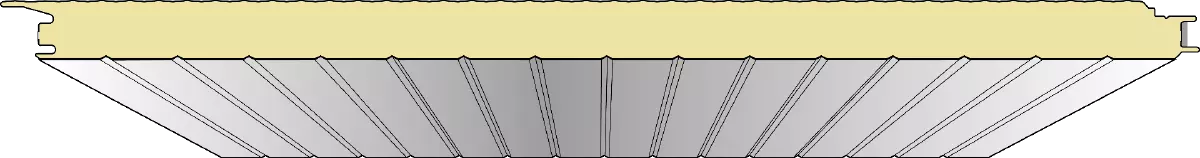

Profilierungsvarianten
Außenschale/Innenschale
Metecno Standardbeschichtungsprogramm
Standardbeschichtung für den Außenbereich
25 μm Polyester
Korrosionsbeständigkeit RC3 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV2 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Die bewährte Polyesterbeschichtung ist ein modernes und wirtschaftliches Beschichtungssystem. Eine Vielzahl von Lösungen lassen sich mit Polyesterlacken aufgrund der
guten Anpassungsfähigkeit in Bezug auf die Farbgebung verwirklichen. Das System hat eine gute Korrosions- und Witterungsbeständigkeit bei normaler Beanspruchung für
die industrielle Nutzung in den Regionen Mitteleuropas und ist somit das meist eingesetzte Beschichtungssystem.
Standardbeschichtung für den Innenbereich
15 μm DU-Polyester
Temperaturbelastung -20° bis 80°C
Die Polyester-Dünnbeschichtung (Standardfarbton ähnlich MC 9002) ist für den üblichen Industriebau im Inneneinsatz für Räume mit normalem Raumklima und normaler
Luftfeuchtigkeit geeignet . Aufgrund der Schichtdicke kann ein gleichmäßiger Farbton nicht gewährleistet werden.
25 μm oder 35 μm PVDF (Polyvinylidenfluorid) - auf Anfrage
Korrosionsbeständigkeit RC3 (25μm) bzw. RC4 (35μm) nach
DIN EN 10169:2010-2 UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 110°C
Diese Beschichtung hat optimale Eigenschaften hinsichtlich der UV- und Witterungsbeständigkeit sowie der Umformbarkeit. Sie ist besonders geeignet für hohe
Anforderungen an die Farbgebung und hat sich außerdem in Gebieten mit schwierigen klimatischen Bedingungen (z. B. Meeresnähe 5-15 km) bestens bewährt.
Unsere Empfehlung für den Außenbereich (Innenbereich)
50 μm PUR-PA (Polyamid modifiziertes Polyurethan) - auf Anfrage
Korrosionsbeständigkeit RC5 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Durch die Polyamidanteile erhält das System eine hohe Oberflächenhärte. Die Beschichtung mit optisch gekörnter Struktur ist dadurch besonders widerstandsfähig
Dicke der Deckschalen
Außendeckschale 0,60 mm (optional: 0,75 mm)
Innendeckschale 0,45 mm* (optional: 0,40 mm / 0,50 mm / 0,60 mm)
* Bei Einsatz mit verdeckter Befestigung ist eine Deckschalendicke von mind. 0,45 mm zwingend erforderlich!
Materialien
Standardausführung
- Verzinkter Stahl, Güte S320 GD + Z275
Optional
- Verzinkter Stahl, Güte S350 GD + Z275
- Al Zn 180
- Edelstahl VA 1.4301 (Innenschale)
- Entsprechend der geltenden EU Bauproduktenverordnung, Fertigung nach Sandwichnorm DIN EN 14509, CE-Kennzeichnung gemäß EG-Konformitätszertifikat 0769-CPR-VAS-00420-1
- Allgemeine Bauartengenehmigung Z-10.49-516 bis 11/2024 als selbsttragendes Sandwichelement nach DIN EN14509, sowie DIBt-Zulassung Z-10.4-583 als tragendes Sandwichelement, damit dürfen diese zur Nachweisführung von Stahlunterkonstruktion in Form einer Drehbettung herangezogen werden.
Achtung:
PIR-Elemente werden grundsätzlich als nichttragendes Bauteil auf Grundlage der allgemeinen Bauartengenehmigung Z-10.49-516 bis 11/2024 (nach DIN EN 14509) gefertigt und mit CE-Zeichen geliefert.
Soll das PIR-Element jedoch als tragendes Bauteil (nach Z-10.4-583) eingesetzt werden, ist uns dies im Vorfeld mitzuteilen. Die Paneele werden dann mit Ü-Zeichen geliefert.
Die Außendeckschalen sind mit einer abziehbaren Schutzfolie versehen, Elementpakete gegen Verschmutzung mit Folie umreift. Optional sind auf Anfrage auch Paketgewichte mit max. 2,5t oder 1,5t lieferbar.
Containerverladung
Auf Anfrage bieten wir auch für Seefracht die Verpackung der Paneele in 20 Fuß (6,096 m) oder auch 40 Fuß (12,192 m) Containern, mit Entladesystem für das leichte Entladen der Pakete am Bestimmungsort.
Anzahl Elemente pro Paket
Kerndicke Anzahl *
60 18
80 14
100 11
120 9
150 7
160 7
*) Regelanzahl für Standard Paketgewicht 3,5t

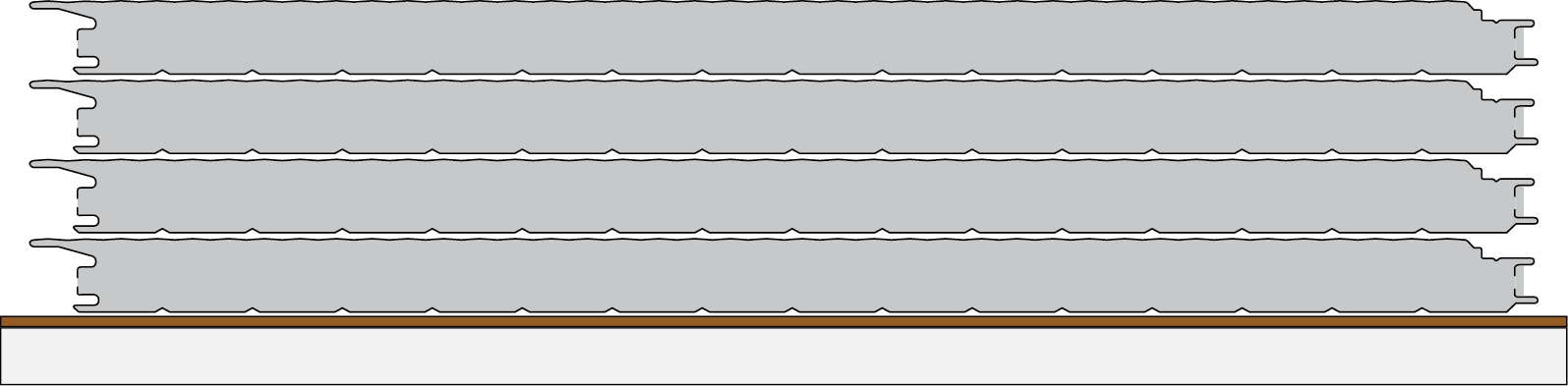

Packart
A-seitig

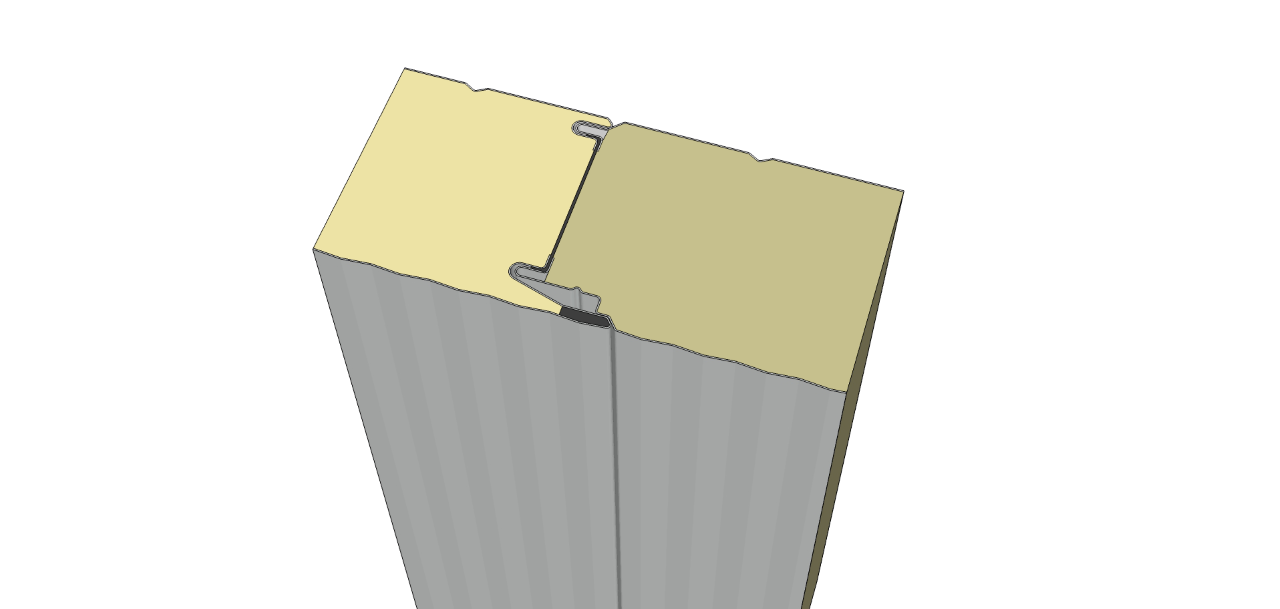

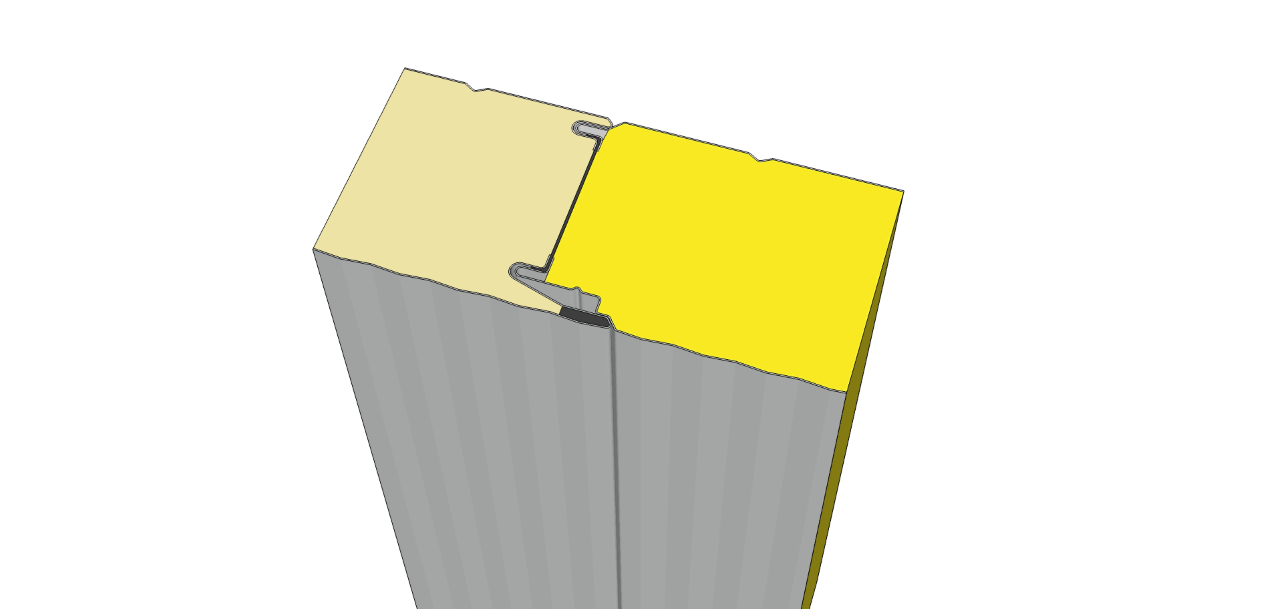

- METFIBER ECO HF
