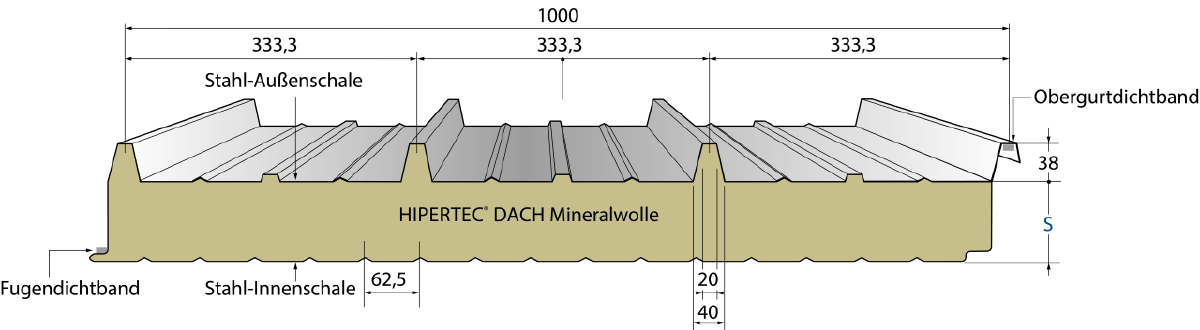

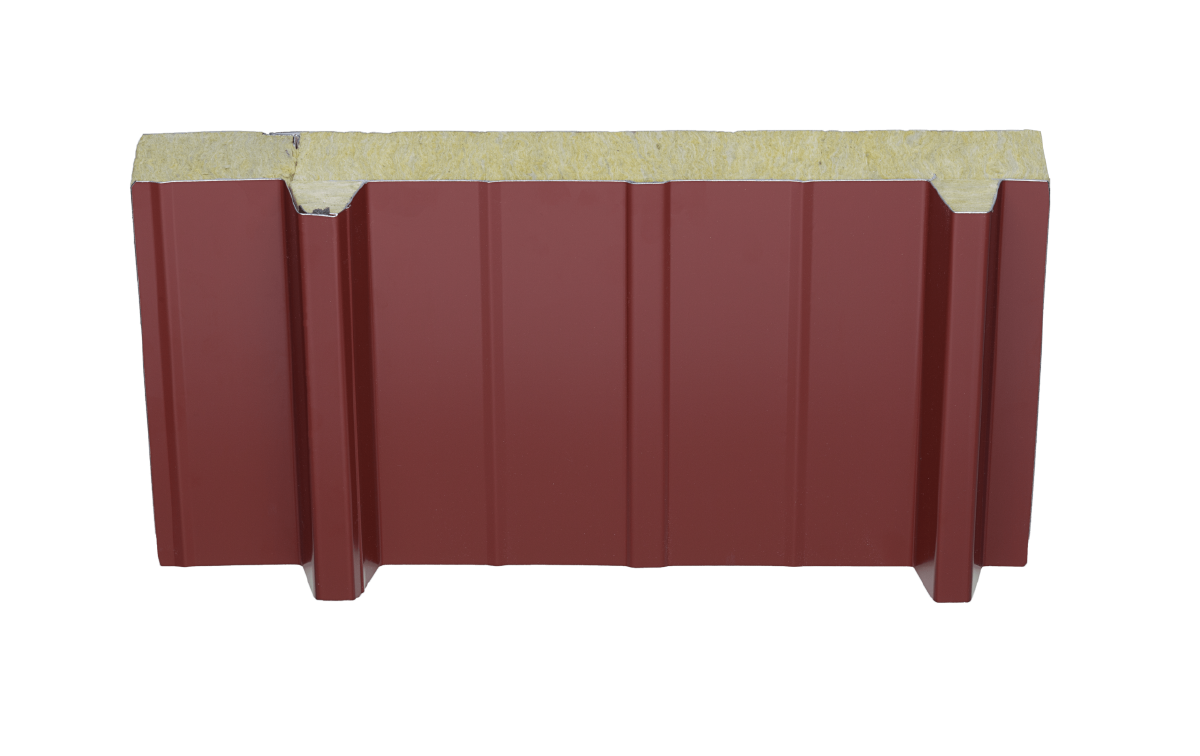

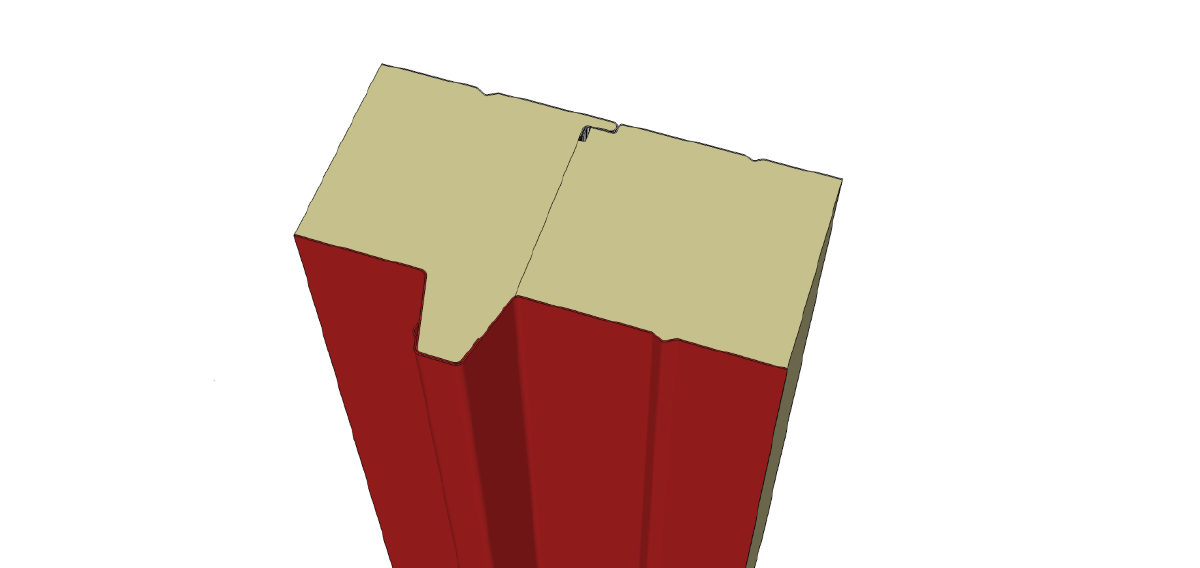

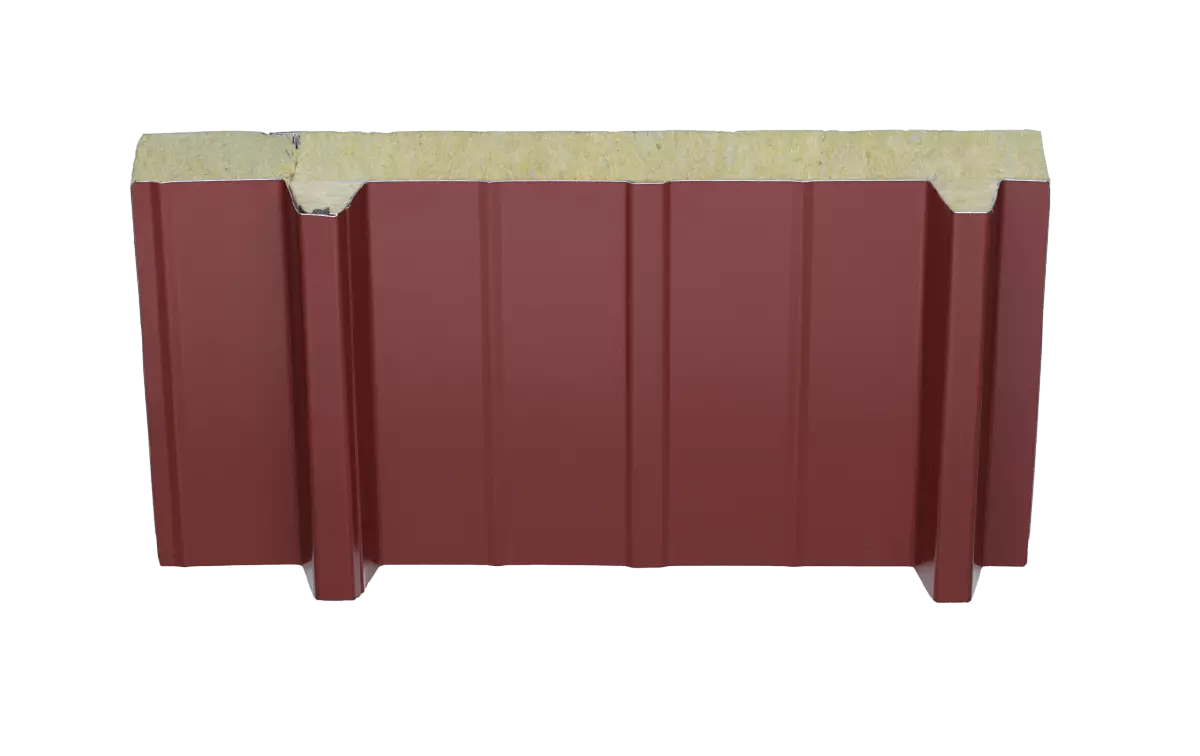

HIPERTEC DACH

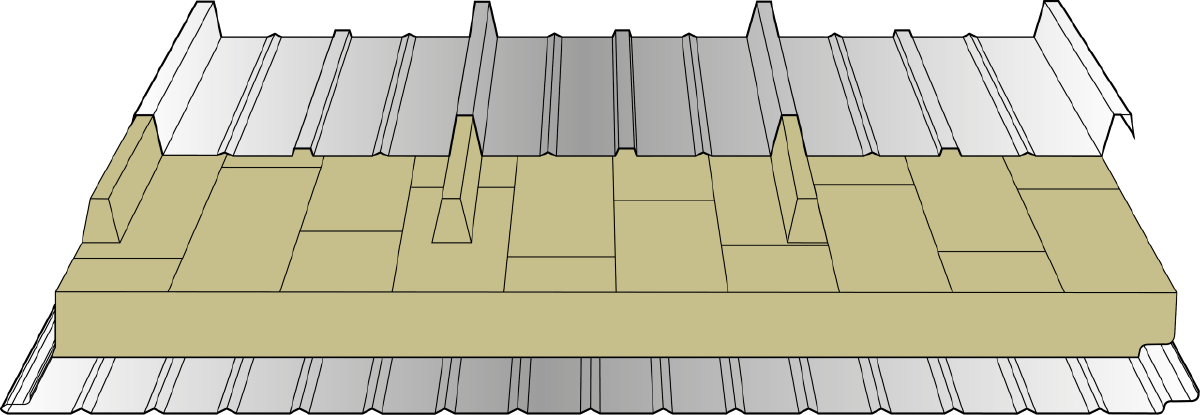

Das Sandwichelement mit einem nichtbrennbaren Dämmkern aus Mineralwolle erfüllt die heutigen hohen Anforderungen an den Brandschutz. Besonders bei großflächigen und mehrgeschossigen Bauwerken sind nichtbrennbare Dämmstoffe nach den Industriebaurichtlinien bindend. Durch den schubfesten Verbund des Dämmkerns aus steggerichteter Mineralwolle mit den korrosionsgeschützten Stahldeckschalen können die Dachelemente hohe Belastungen aufnehmen. Aufgrund der biegesteifen Eigenschaften und der hohen Dichte der eingesetzten Mineralwolle werden gute Schalldämmwerte erzielt.
Eine werkseitig aufgebrachte Schutzfolie vermeidet Verschmutzungen und Beschädigungen während Transport, Lagerung und Montage. Große Lieferlängen werden durch den kontinuierlichen Herstellungsprozess ermöglicht. An der Traufe ist der Mineralwollkern zum Schutz gegen die Feuchtigkeit mit einem Rückschnitt und einer Verkleidung zu versehen. Für zusätzliche Informationen steht Ihnen ein technisches Handbuch zur Verfügung.
| Element- bezeichnung | Element- dicke | Außen- deck- schale | Innen- deck- schale | Gewicht | Wärme- durchlass- widerstand | Wärmedurchgangs- koeffizient (Ψ - Fugenfaktor) | |
|---|---|---|---|---|---|---|---|
| s | tN | tN | kg / m² | R | U ohne Ψ | U mit Ψ | |
| mm | mm | mm | kg / m² | m² K / W | W / m² K | W / m² K | |
| HIPERTEC DACH | 60/98 | 0,60 | 0,45 | 16,8 | 1,34 | 0,705 | 0,707 |
| 80/118 | 0,60 | 0,45 | 19,0 | 1,79 | 0,534 | 0,535 | |
| 100/138 | 0,60 | 0,45 | 21,2 | 2,25 | 0,429 | 0,430 | |
| 120/158 | 0,60 | 0,45 | 23,4 | 2,70 | 0,359 | 0,360 | |
| 150/188 | 0,60 | 0,45 | 26,7 | 3,39 | 0,289 | 0,289 | |
| 200/238 | 0,60 | 0,45 | 32,1 | 4,52 | 0,217 | 0,218 | |
Brandverhalten
Baustoffklasse A2-s1,d0 ; nicht brennbar nach DIN EN 13501-1, Mineralwolle-Dämmkern A1, nicht brennbar, Schmelzpunkt > 1000°C
Harte Bedachung
Die Dachelemente entsprechen einer"harten Bedachung". (Widerstandsfähigkeit gegen Flugfeuer und strahlende Wärme gemäß DIN EN 14509)
Feuerwiderstandsfähigkeit
Stützweiten für die Feuerwiderstandsfähigkeit gemäß Brandschutzzulassung Z-19.52-2096
Kerndicke s | feuerhemmend REI30 | hochfeuerhemmend REI60 | feuerbeständig REI90 |
| mm | mm | mm | mm |
| ≥ 100 | 3000 | 3000 | 3000 |
Wärmeleitfähigkeit
λ = 0,044 W/m.K nach DIN 4108 bzw. DIN EN 13165
Die Dämmwerte werden regelmäßig fremdüberwacht und dürfen somit direkt ohne Abminderung angewendet werden.
Korrosionsschutz
- Standardausführung mit Außendeckschale 25 μm Polyester und Innendeckschale: ≈15 μm Dünnbeschichtung (DU)
- Außenschale: Klasse RC3; Innenschale: Klasse RC2 (geprüft nach DIN EN 10169)
Außenschale: Korrosivitätskategorie C3 entspricht einer mittleren Schutzdauer für Stadt- und Industrieatmosphären mit mäßiger Belastung durch Schwefeldioxid.
Innenschale: Korrosivitätskategorie C2 für trockene Innenräume und Gebäude, bei denen gelegentlich geringe Mengen an Kondensat auftreten können. Für höhere industrielle Ansprüche, Gebäude in Meeresnähe, landwirtschaftliche Gebäude mit hoher Ammoniakbelastung sowie für Feuchträume stehen weitere Lacksysteme zur Verfügung.
(Umgebungsbedingungen und Korrosivitätskategorien nach DIN EN ISO 12944-2)
Standardlängen
> 2,00 m bis 25,00 m, größere Längen auf Anfrage
Luftschalldämmung
Rw ≥ 29-32 dB

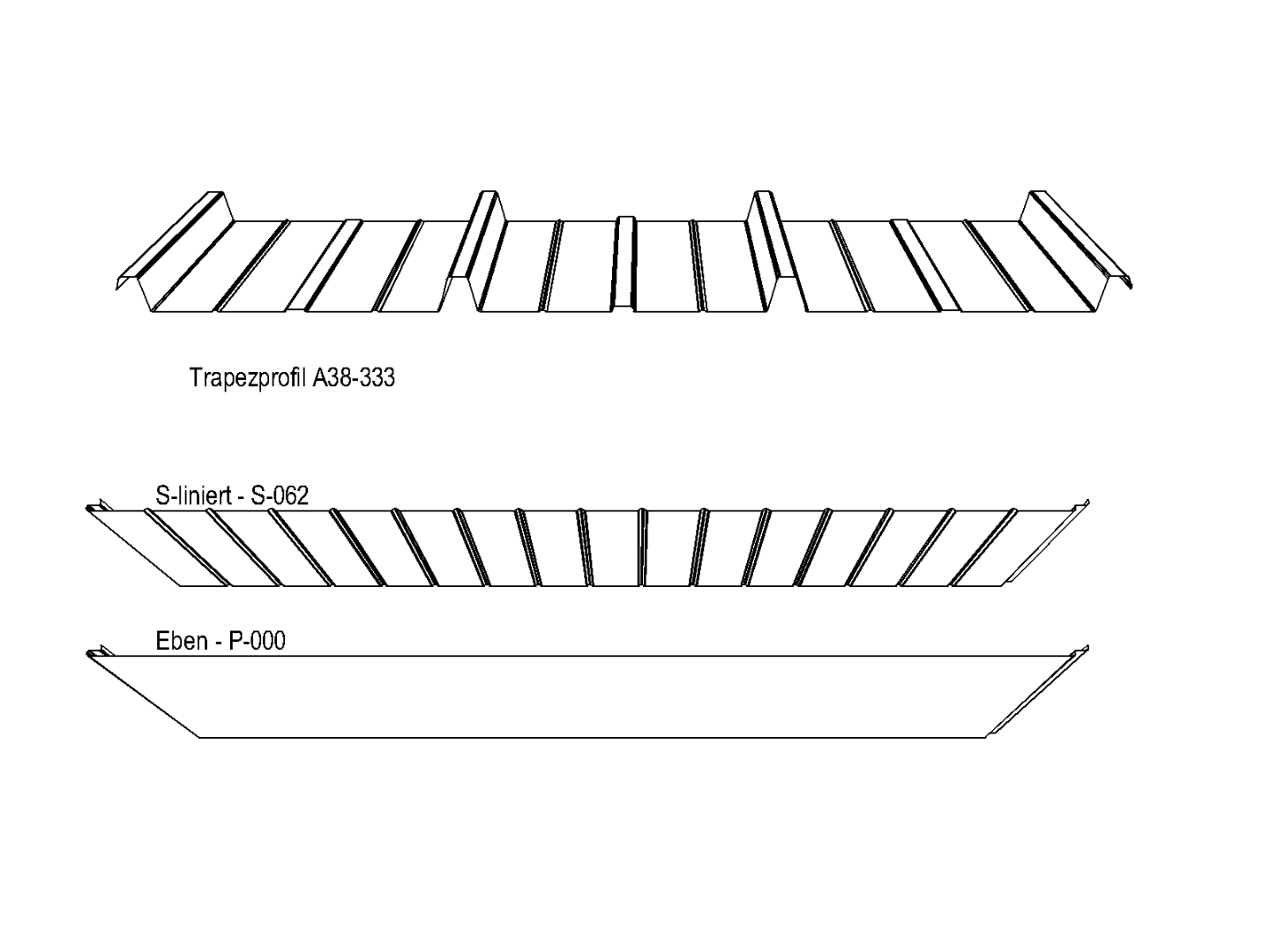

Profilierungsvarianten
Außenschale/Innenschale
Metecno Standardbeschichtungsprogramm
Standardbeschichtung für den Außenbereich
25 μm Polyester
Korrosionsbeständigkeit RC3 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV2 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Die bewährte Polyesterbeschichtung ist ein modernes und wirtschaftliches Beschichtungssystem. Eine Vielzahl von Lösungen lassen sich mit Polyesterlacken aufgrund der
guten Anpassungsfähigkeit in Bezug auf die Farbgebung verwirklichen. Das System hat eine gute Korrosions- und Witterungsbeständigkeit bei normaler Beanspruchung für
die industrielle Nutzung in den Regionen Mitteleuropas und ist somit das meist eingesetzte Beschichtungssystem.
Standardbeschichtung für den Innenbereich
15 μm DU-Polyester
Temperaturbelastung -20° bis 80°C
Die Polyester-Dünnbeschichtung (Standardfarbton ähnlich MC 9002) ist für den üblichen Industriebau im Inneneinsatz für Räume mit normalem Raumklima und normaler
Luftfeuchtigkeit geeignet . Aufgrund der Schichtdicke kann ein gleichmäßiger Farbton nicht gewährleistet werden.
25 μm oder 35 μm PVDF (Polyvinylidenfluorid) - auf Anfrage
Korrosionsbeständigkeit RC3 (25μm) bzw. RC4 (35μm) nach
DIN EN 10169:2010-2 UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 110°C
Diese Beschichtung hat optimale Eigenschaften hinsichtlich der UV- und Witterungsbeständigkeit sowie der Umformbarkeit. Sie ist besonders geeignet für hohe
Anforderungen an die Farbgebung und hat sich außerdem in Gebieten mit schwierigen klimatischen Bedingungen (z. B. Meeresnähe 5-15 km) bestens bewährt.
Unsere Empfehlung für den Außenbereich (Innenbereich)
50 μm PUR-PA (Polyamid modifiziertes Polyurethan) - auf Anfrage
Korrosionsbeständigkeit RC5 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Durch die Polyamidanteile erhält das System eine hohe Oberflächenhärte. Die Beschichtung mit optisch gekörnter Struktur ist dadurch besonders widerstandsfähig
Dicke der Deckschalen
Außendeckschale 0,60 mm (optional: 0,50 mm / 0,75 mm)
Innendeckschale 0,45 mm (optional 0,40 mm / 0,50 mm / 0,60mm)
Materialien
Standardausführung
- Verzinkter Stahl, Güte S320 GD + Z275
Optional
- Verzinkter Stahl, Güte S350 GD + Z275
- Al Zn 180
- Edelstahl VA 1.4301 (Innenschale)
- Entsprechend der geltenden EU Bauproduktenverordnung, Fertigung nach Sandwichnorm DIN EN 14509, CE-Kennzeichnung gemäß EG-Konformitätszertifikat 0769-CPR-VAS-00420-1
- Allgemeine Bauartengenehmigung Z 10.49-517 bis 11/2024 als selbsttragendes Sandwichelement nach DIN EN14509
- DIBt-Verwendungszulassung Z-19.52-2096 als Sandwichelement zur Errichtung feuerwiderstandsfähiger Bauteile
Die Außendeckschalen sind mit einer abziehbaren Schutzfolie versehen, Elementpakete gegen Verschmutzung mit Folie umreift. Optional sind auf Anfrage auch Paketgewichte mit max. 2,5t oder 1,5t lieferbar.
Containerverladung
Auf Anfrage bieten wir auch für Seefracht die Verpackung der Paneele in 20 Fuß (6,096 m) oder auch 40 Fuß (12,192 m) Containern, mit Entladesystem für das leichte Entladen der Pakete am Bestimmungsort.
Anzahl Elemente pro Paket (wechselseitige Verpackung)
Kerndicke Anzahl *
50 16
60 14
80 10
100 8
120 8
150 5
200 4
Anzahl Elemente pro Paket (A-seitige Verpackung)
Kerndicke Anzahl *
50 12
60 11
80 9
100 8
120 7
150 5
200 4
*) Regelanzahl für Standard Paketgewicht 3,5t
Packart

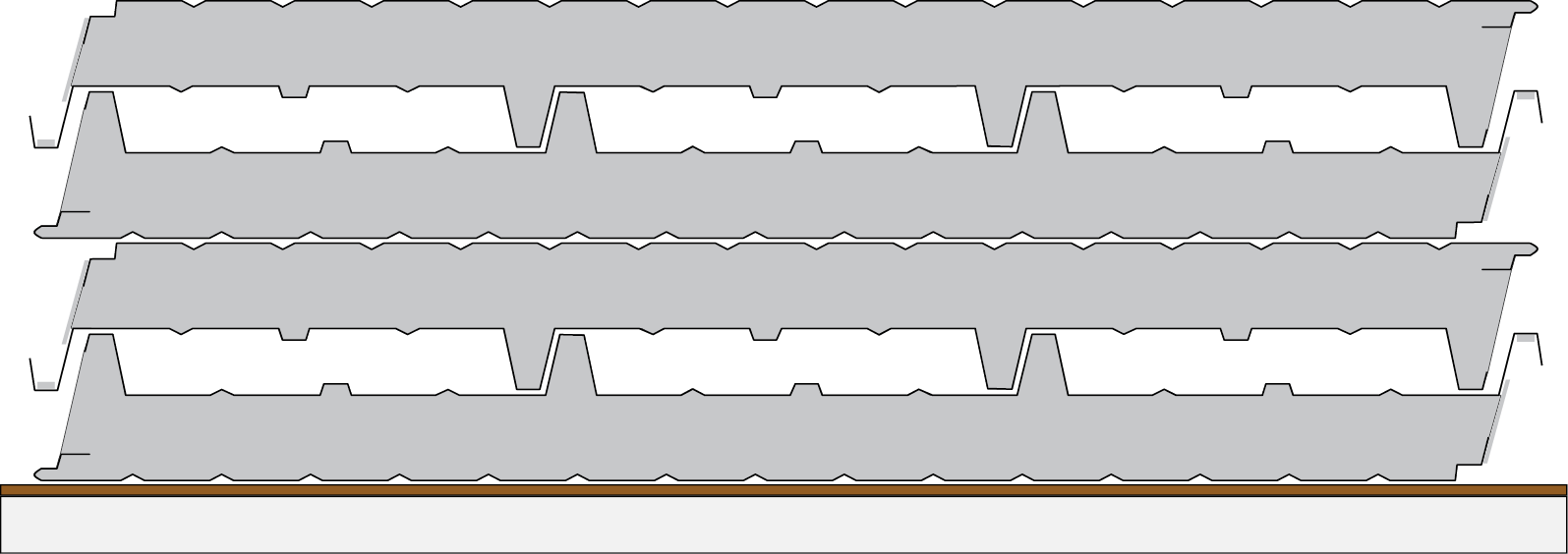

Wechselseitig (Standardverpackung)

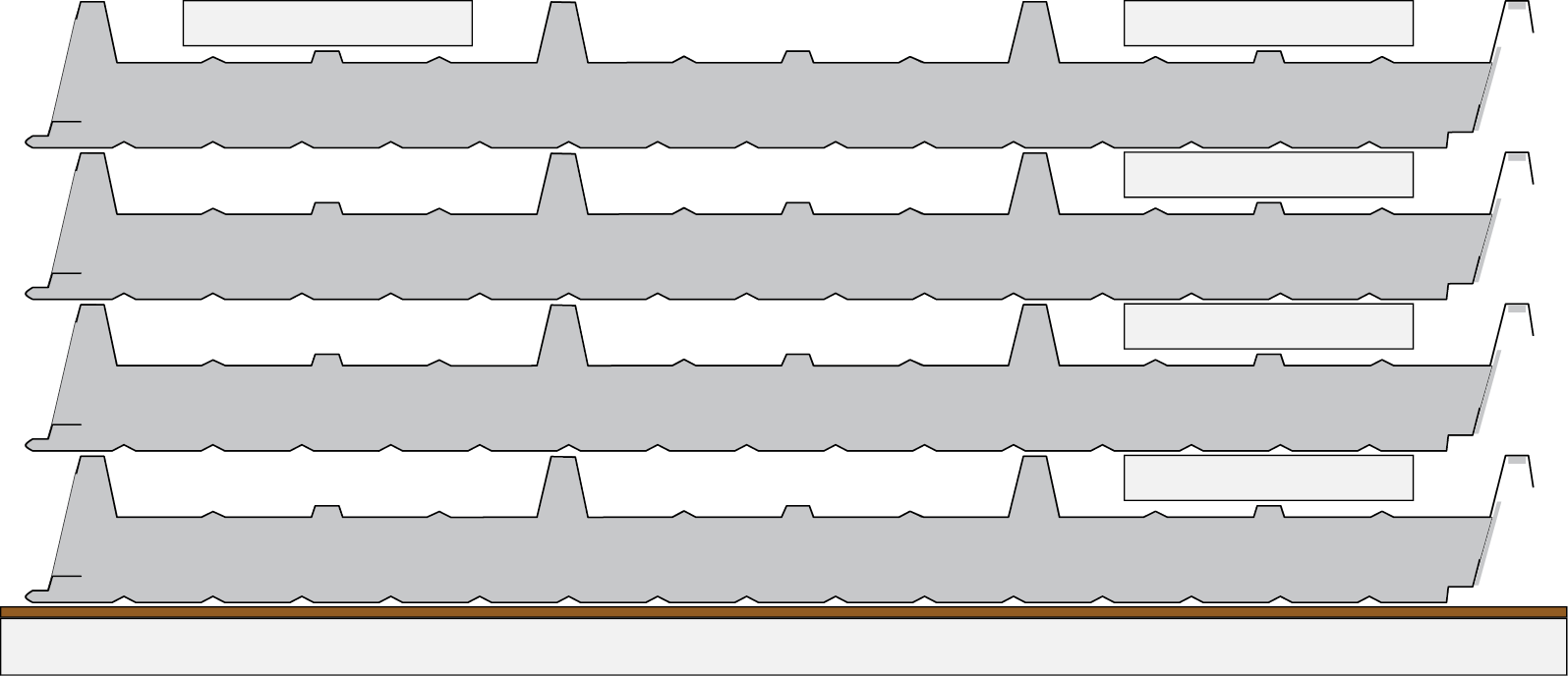

A-seitig

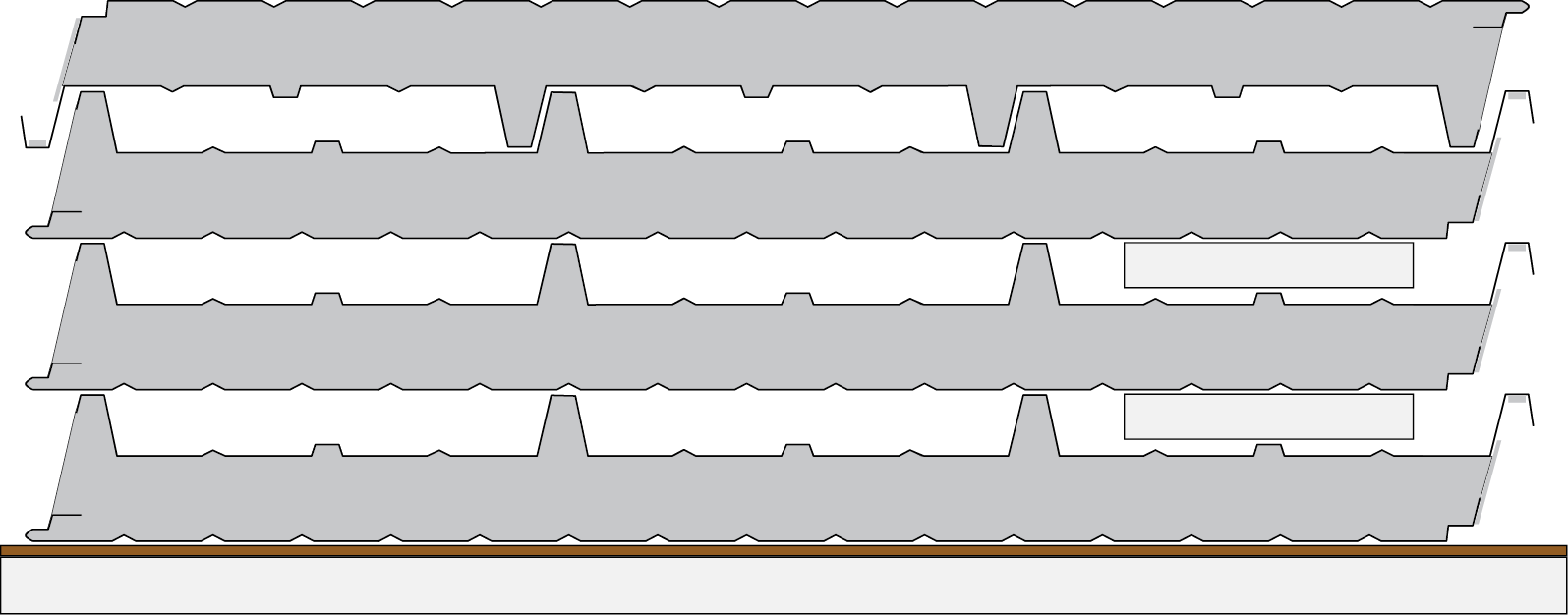

A-seitig gedeckelt

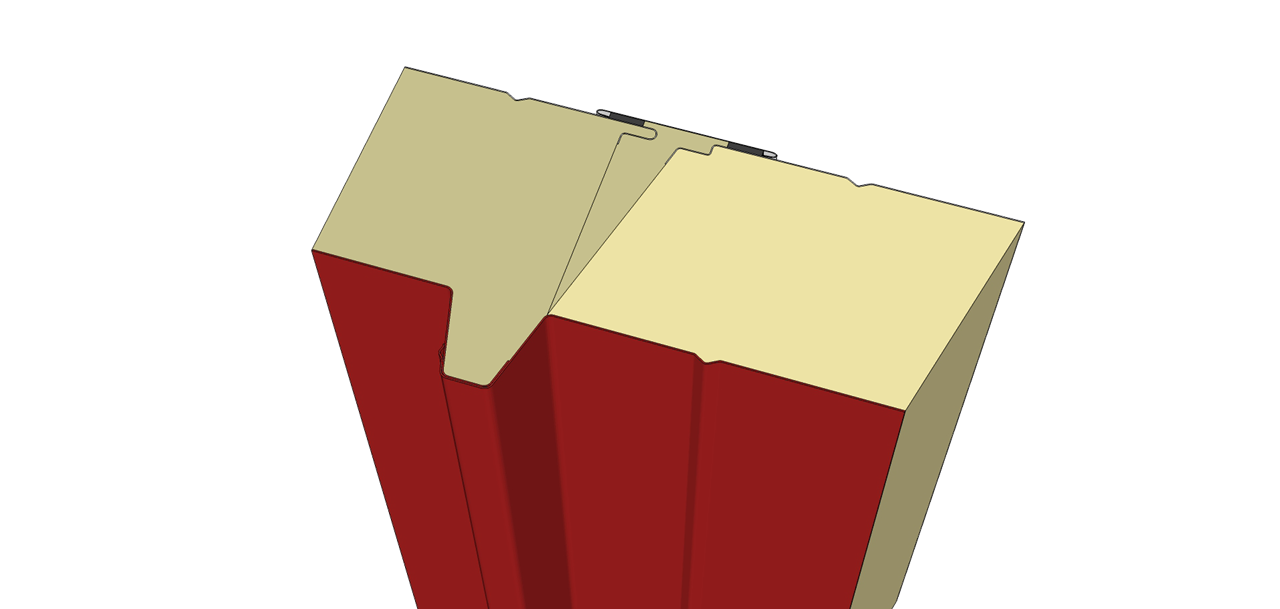

- G4 *
- HIPERTEC Dach Sound *
*Manuelle Nacharbeit zur Abdichtung der Innenschale erforderlich
